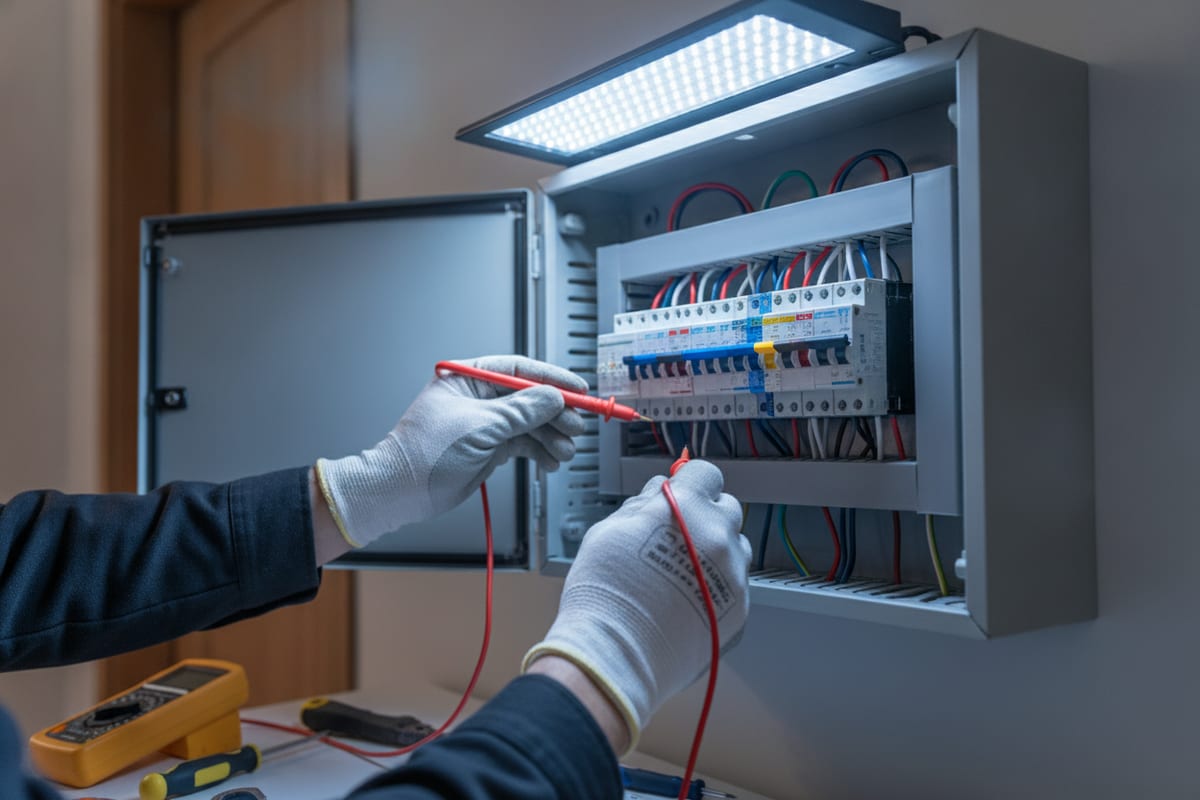

Quel calibre de disjoncteur choisir selon votre circuit électrique ?
Le calibre d’un disjoncteur (exprimé en A) est le seuil d’intensité au-delà duquel il coupe le circuit pour éviter la surchauffe du câble. Il doit toujours être choisi en cohérence avec la section du câble et l’usage réel du circuit, selon la norme NF C 15-100.
Faible puissance, câbles fins, calibres réduits.
- Éclairage : 10A, câble 1,5 mm² (max 8 points)
- Prises : 16A, câble 1,5 mm² (max 8 prises)
- Prises : 20A, câble 2,5 mm² (max 12 prises)
Circuits dédiés obligatoires, calibres intermédiaires.
- Chauffe-eau : 20 à 25A, câble 2,5 mm²
- Four seul : 20A, câble 2,5 mm²
- Lave-linge/lave-vaisselle : 20A, câble 2,5 mm²
Câbles épais, calibres élevés, souvent réservés à un professionnel.
- Plaque de cuisson : 32A, câble 6 mm²
- Borne de recharge VE : 32A, câble 6 mm², différentiel type B
En cas de doute, ne forcez jamais un calibre non vérifié : faites appel à un électricien qualifié, surtout pour le chauffage, la borne de recharge ou les gros appareils de cuisine.
Je suis Thomas Mercier, ingénieur en génie électrique, et depuis quinze ans je vois revenir la même question sur les chantiers : quel calibre disjoncteur choisir ? Je vous propose un guide clair, normes à l’appui, pour éviter tout risque.
Qu’est-ce que le calibre d’un disjoncteur ?
Sur mes premiers chantiers, j’aimais comparer le disjoncteur à un garde-fou : il laisse passer le courant tant que tout va bien, mais coupe dès que le circuit est en danger. Le calibre, c’est justement le seuil au-delà duquel ce garde-fou se déclenche. Concrètement, un disjoncteur de 16A coupera l’alimentation si l’intensité dépasse cette valeur de façon prolongée, protégeant ainsi le câble et évitant un échauffement dangereux, voire un départ de feu.
Calibre et intensité nominale (In)
Le calibre correspond à l’intensité nominale, notée In, exprimée en ampères (A). C’est la valeur maximale que le disjoncteur peut supporter en continu sans déclencher. Je vois souvent une confusion : un disjoncteur 20A ne signifie pas que le circuit consomme forcément 20A en permanence, cela indique simplement le seuil de protection. Un circuit prises peut très bien fonctionner à 5 ou 8A la plupart du temps, tout en étant protégé par un disjoncteur 20A. Le calibre n’est pas une mesure de puissance consommée, mais une limite de sécurité.
Lien entre calibre, section de câble et courbe de déclenchement
Le calibre ne se choisit jamais seul : il doit être cohérent avec la section du câble et la courbe de déclenchement, type C en habitat résidentiel. Un câble de 1,5 mm² supporte un disjoncteur 16A, un câble de 2,5 mm² un disjoncteur 20A. Sur le terrain, j’ai déjà vu des installations où un disjoncteur trop puissant laissait un câble trop fin s’échauffer sans jamais déclencher, un vrai danger. Cette cohérence câble/calibre/courbe est la base de toute installation sûre.
Pourquoi bien choisir le calibre de son disjoncteur est essentiel ?
Je ne le répéterai jamais assez : ce choix n’est pas un détail administratif. Il engage à la fois la fiabilité de votre installation au quotidien et la sécurité de votre foyer. Voyons les deux enjeux principaux.
Les risques d’un calibre mal adapté
Un calibre trop élevé par rapport à la section du câble supprime la protection : le câble peut chauffer sans que le disjoncteur ne réagisse. À l’inverse, un calibre trop faible provoque des déclenchements intempestifs, très gênants au quotidien. Je me souviens d’un client agacé par des coupures répétées sur son circuit cuisine : le disjoncteur 16A était simplement sous-dimensionné pour son four et sa bouilloire branchés en même temps. Un simple recalibrage a résolu le problème.
Sécurité des personnes et des biens
Un calibre mal choisi augmente directement le risque d’incendie électrique, première cause de sinistre domestique lié à l’électricité. Le disjoncteur joue un rôle essentiel de prévention, en coupant le courant avant que la situation ne dégénère. Même si cela paraît technique, je conseille toujours de prendre le temps de vérifier ces points plutôt que d’improviser. Mon conseil personnel : en cas de doute, mieux vaut sous-utiliser un circuit que de forcer sur un calibre non vérifié.
Que dit la norme NF C 15-100 sur les calibres de disjoncteurs ?
La norme NF C 15-100 encadre toutes les installations électriques en France. Elle impose des calibres précis selon les circuits pour garantir sécurité et cohérence. Je détaille ici trois volets essentiels : prises, éclairage, et tableau électrique avec la GTL.
Les exigences pour les prises de courant
Pour un circuit prises, la norme impose un disjoncteur 16A avec un câble 1,5 mm² pour un maximum de 8 prises, ou un disjoncteur 20A avec un câble 2,5 mm² pour un maximum de 12 prises. Par exemple, dans un salon avec 6 prises classiques, un disjoncteur 16A suffit largement, tant que la section du câble respecte les 1,5 mm².
Les exigences pour l’éclairage
Le circuit éclairage est généralement protégé par un disjoncteur 10A ou 16A selon le nombre de points lumineux, avec un câble de 1,5 mm². La norme limite à 8 points lumineux maximum par circuit. Au-delà, il faut créer un second circuit dédié pour rester conforme et éviter toute surcharge.
Les exigences pour le tableau électrique et la GTL
La Gaine Technique Logement (GTL) centralise l’arrivée électrique, le tableau et les principaux réseaux de communication. La norme impose une organisation précise du tableau, avec une réserve d’emplacements pour les évolutions futures, ainsi qu’un disjoncteur de branchement dimensionné selon la puissance souscrite. J’insiste toujours auprès de mes clients : anticiper ces réserves évite bien des complications lors de l’ajout d’un circuit quelques années plus tard.
Quel calibre de disjoncteur choisir selon chaque circuit ?
Voici un guide pratique circuit par circuit, basé sur mon expérience et la norme, avec un calibre précis et sa justification pour chaque cas.
Circuit éclairage
Je recommande un disjoncteur 10A avec un câble de 1,5 mm² pour un circuit éclairage classique. Ce calibre permet de gérer jusqu’à 8 points lumineux, ce qui couvre largement les besoins d’une pièce ou de plusieurs petites pièces reliées au même circuit.
Circuit prises de courant
Selon le nombre de prises, j’oriente vers un disjoncteur 16A (câble 1,5 mm², jusqu’à 8 prises) ou 20A (câble 2,5 mm², jusqu’à 12 prises). Dans un salon avec téléviseur, lampes et chargeurs, un circuit 16A convient bien. En revanche, certains appareils fixes et puissants nécessitent un circuit dédié, distinct des prises courantes.
Circuit chauffe-eau (cumulus)
Pour un chauffe-eau électrique, je préconise généralement un disjoncteur 20A à 25A selon la puissance, avec un câble de 2,5 mm² minimum. Un cumulus classique de 2400W à 3000W fonctionne parfaitement avec un disjoncteur 20A, tant que la section du câble est respectée sur toute la longueur du circuit.
Circuit plaque de cuisson et four
Une plaque de cuisson nécessite souvent un disjoncteur 32A avec un câble de 6 mm², du fait de sa forte puissance. Pour un four seul, un circuit dédié 20A avec câble 2,5 mm² suffit généralement. Il est important de ne jamais mutualiser plaque et four sur un circuit sous-dimensionné.
Circuit chauffage électrique
Le calibre dépend fortement de la puissance des radiateurs et du nombre d’appareils raccordés. On retrouve couramment des disjoncteurs 16A ou 20A selon la puissance installée sur le circuit. Je recommande toujours de vérifier le bilan de puissance global du logement avant de répartir les radiateurs sur les circuits.
Circuit lave-linge, lave-vaisselle et gros électroménager
Ces appareils demandent en général un disjoncteur 20A dédié, avec un câble de 2,5 mm². Un circuit spécifique est recommandé car ces appareils consomment beaucoup au démarrage et fonctionnent souvent en simultané avec d’autres équipements de la cuisine ou de la buanderie.
Circuit borne de recharge véhicule électrique
Ce circuit nécessite généralement un disjoncteur 32A avec un câble de 6 mm², associé impérativement à une protection différentielle de type B, adaptée aux courants de fuite spécifiques des bornes de recharge. Je recommande vivement de confier cette installation à un professionnel qualifié. Dans mes projets de rénovation énergétique, c’est un point sur lequel je ne transige jamais.
Comment ajouter ou modifier un circuit dans votre tableau électrique ?
Si vous souhaitez faire évoluer votre installation, deux étapes clés sont incontournables avant toute modification.
Vérifier la capacité du tableau existant
Je commence toujours par vérifier les modules libres disponibles dans le tableau. Il faut aussi contrôler la puissance du disjoncteur de branchement et l’intensité souscrite, pour s’assurer que l’installation globale peut supporter un circuit supplémentaire. Mon conseil : prévoyez toujours une marge pour les évolutions futures, comme une borne de recharge ou une pompe à chaleur.
Choisir le bon calibre pour un nouveau circuit
Pour déterminer le calibre adapté, je pars de la puissance de l’appareil, de la section de câble disponible et de la norme applicable. Par exemple, pour ajouter un circuit four, je vérifie la puissance de l’appareil, choisis un câble 2,5 mm² et un disjoncteur 20A. La cohérence entre disjoncteur, câble et usage reste le fil conducteur de toute décision.
Comment vérifier ou calculer le calibre adapté à votre installation ?
Voici la méthode que j’utilise sur le terrain pour calculer soi-même le calibre nécessaire, ainsi que les erreurs fréquentes à éviter.
Méthode de calcul selon la section du câble
La méthode s’appuie sur la formule P=UxI, avec U la tension (230V en monophasé) et I l’intensité. Pour un appareil de 3000W, l’intensité est d’environ 13A (3000/230), ce qui oriente vers un disjoncteur 16A minimum.
| Section du câble | Calibre disjoncteur max |
|---|---|
| 1,5 mm² | 16A |
| 2,5 mm² | 20A |
| 4 mm² | 25A |
| 6 mm² | 32A |
Cas particuliers et erreurs fréquentes à éviter
Sur le terrain, je rencontre souvent les mêmes erreurs : surdimensionnement du calibre par rapport au câble, sous-dimensionnement générant des déclenchements incessants, mauvaise courbe de déclenchement, ou câble trop long entraînant une chute de tension. En cas de doute, faire appel à un électricien reste le choix le plus sûr, notamment pour les circuits sensibles comme le chauffage électrique, la borne de recharge ou les gros appareils de cuisine.
